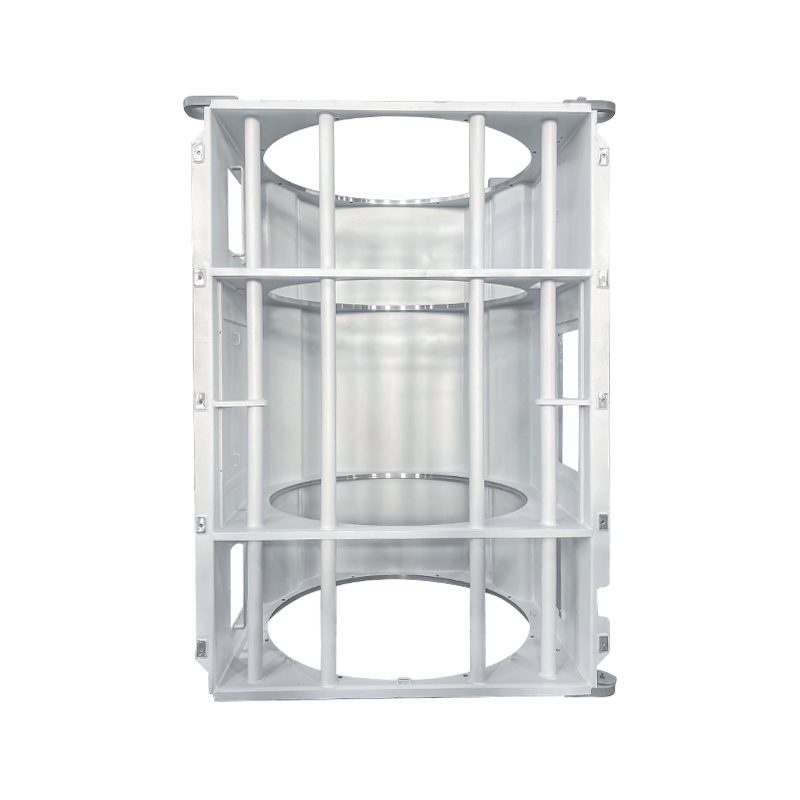

Négyzet alakú hengeres motorváz

A négyzet alakú hengeres motorváz egy hibrid tartószerkezet, amely a négyzet alakú alsó alapot egy hengeres felső vagy középső résszel kombinálja. Egyesíti a dobozos alap stabilitását a hengerek térbeli és funkcionális előnyeivel, és széles körben használják az elektromos motoriparban. Meghatározó jellemzője a „stabil négyszögletes alsó, hengeres felsőrész” kialakítás: az alsó rész négyzetes vagy téglalap alakú alapon keresztül merev tartást biztosít, míg a felső vagy középső hengeres rész speciális funkcionális követelményeknek felel meg.

Alapvető szerkezeti jellemzők
1. Kompozit szerkezeti tervezés
Négyzet alakú alap:
Acéllemezek robusztus vázba hegesztésével készült, négy saroktámaszokkal, amelyek kiváló dőlésgátló képességet biztosítanak.

Az alján található állítható szintező lábak lehetővé teszik az egyenetlen padlóhoz való alkalmazkodást és a pontos vízszintes beállítást.

Hengeres metszet:
A középső vagy felső szakasz hengeres szerkezetű, jellemzően acéllemezek hengerlésével és hegesztésével készül.

A henger és a négyzet alakú alap egy „kerek-négyzetes átmenet” szerkezeten keresztül kapcsolódik egymáshoz, lehetővé téve a sima geometriai átalakítást.

Belső merevítők, szellőzőcsatornák vagy pozicionáló eszközök beépíthetők a funkcionalitás fokozása érdekében.

2. Key Connection Technology
Integrált hegesztés: Folyamatos hegesztési varratok csatlakoznak a négyzet alakú alaphoz és a hengeres részhez, hogy biztosítsák az általános merevséget.

A kritikus ízületeknél lévő erősítőlemezek javítják a csavarási ellenállást.

3. Motortartó rendszer
A hengeres szakaszban az állórész magja található, axiális merevítőkkel pedig további támaszt nyújtanak.

A négyzet alakú alapon találhatók a csapágytalapzatok és a hűtőrendszer, ami megkönnyíti a karbantartást és az összeszerelést.
