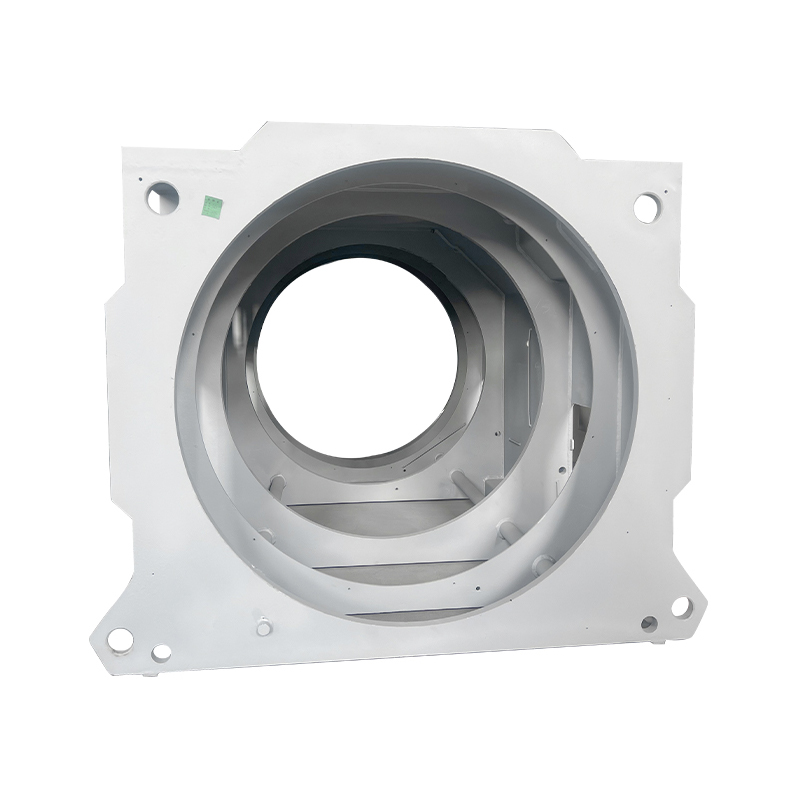

Ipari hegesztett doboz típusú motorbázis

I. Alapfogalom és elhelyezés

Az ipari doboz típusú gépalap acéllemez hegesztési eljárásokkal gyártott motortartó szerkezet. A négyzet/téglalap alakú doboz fő teste alapvető eleme, amely stabil alátámasztást és teljes körű védelmet biztosít a motor számára. A belső motorelemeket (állórész, forgórész, csapágyak stb.) a dobozba zárja, miközben támasztást, hőelvezetést és védelmi funkciókat is biztosít. Ez az előnyben részesített váztípus nagyméretű ipari motorokhoz és speciális üzemi körülmények között használt motorokhoz.

II. Főbb szerkezeti jellemzők

1. Főkeret kialakítása
Négyzet/téglalap keresztmetszet: Acéllemezekből vagy szerkezeti acélból hegesztett hatszögletű keret, amely stabil teherhordó szerkezetet alkot, erős billenésgátló teljesítménnyel.

Moduláris felépítés: Gyakran levehető szerkezetet alkalmaz a szállítás és a telepítés megkönnyítése érdekében; karbantartás során az alkatrészek helyben szétszedhetők.

Merevítőelemek elrendezése: Keresztirányú, hosszirányú vagy átlós merevítőket szerelnek fel a keret belsejébe, hogy jelentősen javítsák az általános merevséget és a deformációval szembeni ellenállást.

2. Kritikus összetevők
Alap: A motor teljes súlyát és üzemi terhelését hordozza; jellemzően vastag acéllemezekből (8-20 mm) hegesztve, alul állítható szintező lábakkal.

Tokozás: Doboz típusú oldallemezek, amelyek védik a belső alkatrészeket, fenntartott hűtőjáratokkal és ellenőrző/karbantartó ajtókkal.

Véglemezek: A keret mindkét végén találhatók; csapágyfuratokkal és kábelátvezető furatokkal ellátva, és a burkolathoz hegesztve/rögzítve.

3. Funkcionális kiemelések

Hűtőrendszer: A burkolatot szellőzőnyílásokkal, hűtőbordákkal vagy hűtőcsövekkel tervezték, hogy megoldják a zárt szerkezetekkel járó hőelvezetési problémákat.

Tömítési kialakítás: A tömítéseket/tömítéseket az illesztéseknél alkalmazzák, hogy biztosítsák a por- és vízállósághoz szükséges védelmi besorolást (IP54/IP55).

Emelési előírások: A tetejére emelőgyűrűket vagy emelőfüleket szerelnek fel a könnyebb beszerelés és kezelés érdekében.

Kapocsdoboz: Függetlenül a ház oldalához hegesztve, elektromos csatlakozási interfészt biztosít a könnyebb karbantartás érdekében.
